ASIGNATURA: QUÍMICA III

UNIDAD 2: Reactividad de los componentes del aire

SUBTEMA: Símbolos de Lewis y enlaces covalentes

Aprendizajes esperados:

  • Que el alumno relacione la diferencia de electronegatividades para distinguir los tipos de enlace iónico, covalente no-polar y polar.
  • Que el alumno represente moléculas, utilizando las estructuras de Lewis y aplique la regla del octeto.
  • Que el alumno conozca las características que presentan las moléculas con carácter covalente e iónico.
  • Que el alumno identifique el enlace covalente coordinado.
Recurso educativo desarrollado para el plan de estudios de la ENP de la UNAM. Versión 1.0.0
2014 Universidad Nacional Autónoma de México | Hecho en México | © Todos los derechos reservados. Esta página electrónica puede ser reproducida, sin objeto comercial, siempre y cuando su contenido no se mutile o altere, se cite la fuente completa y la dirección Web de conformidad con el artículo 148 de la Ley Federal del Derecho de Autor, de otra forma, se requerirá permiso previo y por escrito de la UNAM.
CERRAR

CRÉDITOS

Escuela Nacional Preparatoria

  • María Patricia Huerta Ruíz Profesor responsable
  • Patricia Peláez Cuate Profesor en colaboración

Dirección General de Cómputo y de Tecnologías de Información y Comunicación

  • Pablo Enrique Zenil Rivas Desarrollo de sistemas
  • José Enrique Garza González Diseño didáctico
  • Laura Méndez Martínez Diseño gráfico
  • Mario Alberto Hernández Mayorga Coordinación del desarrollo
  • Teresa Vázquez Mantecón Coordinación del proyecto
CERRAR

Bibliografía

  • Brown, T., Lemay, E. y Burstein, E. (2004). Química: la ciencia central. México: Editorial Prentice Hall.
  • Burns, R. (2011). Fundamentos de química. Quinta Edición. México: Editorial Pearson.
  • Chang, R. (2011). Química. Décima Edición. México: Mc Graw Hill Editores.
  • Programa de estudios de la asignatura Química III. (1999). México: ENP-UNAM.
  • Quílez, J., et al. (2003). Química. Guía del profesorado. España: Editorial ECIR.
CERRAR
Menú
Entorno Aire Aire Aire Nubes Nubes Nubes Nubes Mar Rocas Montaña Vegetación Ser vivo Arena
leyenda...
lente...

Arrastra la lupa sobre la imagen y descubre algunas de las partículas que componen nuestro entorno.

La química de nuestro entorno

A pesar de que sólo existen 90 elementos químicos de manera natural, tenemos miles y miles de sustancias diferentes. Cada una de ellas resulta de la unión de dos o más átomos acoplados entre sí mediante enlaces químicos.

¿Por qué se combinan los átomos? ¿Qué causas los mantienen unidos en agregados atómicos estables? La explicación propuesta por Gilbert Lewis en 1917 es que los átomos se combinan entre sí para alcanzar una configuración electrónica más estable. La máxima estabilidad se logra cuando un átomo tiene el mismo número de electrones que un gas noble.

Cuando los átomos interactúan para formar un enlace químico, sólo entran en contacto sus regiones más externas, es decir, sus electrones de valencia. Los gases nobles, a excepción del He, tienen ocho electrones en su última capa y, en esencia, eso es lo que la mayoría de los átomos buscarán al enlazarse químicamente con otros átomos.

Cada sustancia tiene ciertas propiedades, algunas compartidas con sustancias parecidas y otras que le dan características especiales y únicas. Las temperaturas de fusión y de ebullición, la solubilidad y la conductividad eléctrica, por ejemplo, dependen de las fuerzas de atracción entre los átomos que los mantienen unidos en las moléculas, es decir, al tipo de enlace químico que hay entre ellos. También dependen del tipo de relación que establecen las moléculas de una sustancia con las de otra sustancia diferente.

Arrastra un átomo de cualquiera de los elementos dentro del recuadro para conocer el tipo de enlace que forma al unirse con el cloro.

Sodio
Sodio
Cloro
Cloro
Hidrógeno
Hidrógeno
Enlace covalente no polar

Durante la formación de un enlace covalente, dos átomos entrelazan sus nubes electrónicas u orbitales, de tal manera que quedan unidos. La molécula que se forma es más estable que los átomos individuales y no se pueden separar con facilidad.

Ambos átomos, no metálicos, tienen el mismo valor de electronegatividad , 3.0 según la escala de Pauling , es decir son "igual de fuertes" para atraer el electrón del átomo contrario y enlazarse. La diferencia de electronegatividad entre ellos es igual a cero, y al atraerse con la misma fuerza, el par de electrones se comparte equitativamente entre los dos átomos.

dos cloros tienen la misma electronegatividad:3.0

Al unirse, los átomos de cloro, comparten un par de electrones para formar una molécula diatómica (Cl2). Este tipo de enlace se llama covalente y como la diferencia de electronegatividad es cero, se denomina no polar, lo que significa que las cargas eléctricas están distribuidas simétricamente alrededor del núcleo.

los enlaces covalentes no polares se forman entre 2 atomos iguales
Enlace covalente polar

En un enlace covalente polar los electrones se comparten de manera desigual entre átomos de elementos diferentes, como lo hacen los elementos hidrógeno y cloro, dos no metales.

hidrogeno electronegatividad de : 2.0 y cloro electronegatividad:3.0

Al ser elementos distintos, sus valores de electronegatividad también lo son: para hidrógeno 2.1 y para cloro 3.0. La diferencia es de 0.9, por lo que el enlace no puede ser iónico. El elemento "más fuerte", es decir, más electronegativo, es el cloro, por lo que los electrones del enlace son atraídos de modo desigual hacia él.

En la molécula de cloruro de hidrógeno los electrones pasan más tiempo cerca del átomo de cloro que del átomo de hidrógeno, encontrándose mayor densidad electrónica cerca de él, por lo que la molécula se polariza, es decir, tiene un polo positivo y otro negativo, parcialmente. El cloro queda con una carga parcial negativa (δ-), mientras el hidrógeno presenta carga parcial positiva (δ+). Por esta razón se llama enlace covalente polar.

hidrogeno carga positiva, cloro carga negativa
Enlace iónico

El cloro es un elemento no metálico de alta electronegatividad. Según la escala de Pauling tiene un valor de 3, lo que significa que tiende a ganar electrones. Por el contrario, el sodio, un metal, tiene una electronegatividad baja: 0.9, por lo que su tendencia es a perder electrones. La diferencia de electronegatividad entre ambos es de 2.1.

En general, los metales tienden a perder sus electrones de valencia para formar iones positivos (cationes). Los no metales tienden a ganar electrones para formar iones negativos (aniones). Se dice que un enlace es iónico cuando la diferencia de electronegatividades entre ambos átomos es mayor a 1.7.

sodio electronegatividad de : 0.9 y cloro electronegatividad:3.0

Cuando ambos átomos se unen, el elemento “más fuerte”, el cloro, es capaz de arrancar un electrón al sodio. El átomo de sodio forma un ion positivo (Na+) y el átomo de cloro un ion negativo (Cl-). Como se forman iones con cargas eléctricas opuestas hay una atracción de tipo electrostático entre ellos; a esta manera de unirse se le conoce como enlace iónico. Los compuestos iónicos no forman moléculas, forman grandes conglomerados de iones, estructurando redes cristalinas complejas.

atraccion tipo electroestato

Clasifica cada una de las sustancias según el tipo de enlace que presenta. Apóyate con las herramientas para que puedas clasificar correctamente en función de sus propiedades físicas.

Enlace metálico
Hierro (Fe)
Hierro
Aluminio (Al)
Aluminio
Cobre (Cu)
Cobre
Redes Covalentes
Nitruro de boro (BN)
Nitruro de boro
Dioxido de silicio (SiO2)
Dioxido de silicio
Diamante (C)
Diamante
Enlace covalente molecular
Agua (H2O)
Agua
Naftalina (C10H8)
Naftalina
Parafina (C20H42)
Parafina
Enlace Iónico
Cloruro de sodio (NaCl)
Cloruro de sodio
Bromuro de potasio (KBr)
Bromuro de potasio
Yoduro de plomo (PbI2)
Yoduro de plomo
Reiniciar
Herramientas

Temperatura de fusión Conductividad eléctrica Solubilidad en agua
Sólido Fundido
Más información Consulta aquí las caraterísticas de los distintos tipos de enlaces.
Propiedades de la sustancia
Cerrar
Enlaces químicos
Enlace metálico

El enlace metálico es consecuencia de la facilidad de disociación de los metales en iones positivos y electrones libres. Los metales se componen de un gran número de átomos que forman una malla rodeada por una nube de electrones libres (una macromolécula). Los electrones liberados se desplazan con facilidad de los orbítales de un átomo a los del otro y no están confinados a un par de átomos específicos. Este hecho explica las conductividades eléctricas y térmicas extraordinariamente buenas de los metales.

Enlace covalente

En las sustancias covalentes hay un compartimiento de electrones entre los elementos no metálicos. Esto hace que formen moléculas con temperaturas de fusión bajas, como por ejemplo CO2, Cl2, O2. También existen redes covalentes con temperaturas de fusión altas como el diamante y los compuestos de silicio SiO2, entre otros. No conducen la corriente eléctrica.

Enlace iónico

Las sustancias iónicas presentan un intercambio de electrones entre un metal y un no metal; se forman redes iónicas con temperaturas de fusión y ebullición elevadas. Son sólidos y en este estado de agregación no son conductores, sólo lo hacen si están fundidos debido a que los iones que forman la red, se liberan y permiten el flujo de corriente. Son muy solubles en agua y forman disoluciones llamadas electrolitos, que son excelentes conductores de la corriente eléctrica. Algunos ejemplos de estas sales son el cloruro de litio, sulfato de sodio y el yoduro de plata.

Atendiendo a las propiedades de las sustancias, podemos establecer lo siguiente:
Tipo de sustancia Temperatura de fusión Conductividad eléctrica Solubilidad en agua
Metálica Moderadamente elevadas o muy altas Alta en el estado sólido ó líquido Insoluble
Iónica Elevadas No conducen en estado sólido, pero sí disueltas en agua Soluble
Covalente molecular Bajas o muy bajas No conducen Insoluble excepto el agua
Redes Covalentes Muy elevadas No conducen Insoluble
CERRAR
¡Muy bien!

Lograste ordenar todas las sustancias de acuerdo a su tipo de enlace.

Arrastra la caja de herramientas sobre las sustancias y observa con atención.

¿Cuál es el enlace más común en las sustancias solubles? ¿Qué propiedades comparten las sustancias que tienen enlace covalente atómico? ¿Qué tipo de enlace tienen las sustancias con mejor conductividad y cuál es el de las sustancias con menor temperatura de fusión?

CERRAR

La estructura de Lewis es un modelo que facilita la representación de las moléculas que se forman al enlazarse los átomos que las constituyen. Utiliza este modelo para completar las moléculas.

Fluoruro de litio
LiF
Enlace iónico
Etano
C2H6
Enlace covalente
Dióxido de carbono
CO2
Enlace covalente
Ácido carbónico
H2 CO3
Enlace covalente
Hidróxido de sodio
NaOH
Enlace iónico
Ácido fórmico
H2CO2
Enlace covalente
Ácido sulfúrico
H2SO4
Enlace covalente
Ácido nítrico
HNO3
Enlace covalente
Disulfuro de carbono
CS2
Enlace covalente
Hidróxido de calcio
Ca(OH)2
Enlace iónico

Llena las casillas blancas con los electrones correspondientes y al terminar oprime el botón de verificar. Recuerda que el color indica su pertenencia a un elemento en particular.

Nombre
Fórmula
Enlace
4 Be Berilio 2
Elemento invisibles para sacar el tamaño dinamico
Elemento invisibles para sacar el tamaño dinamico
Simbolos de Lewis
Estructura de Lewis

El químico norteamericano G. N. Lewis (1875-1946) introdujo la llamada notación de Lewis para representar los átomos y sus enlaces.

quimico

En estas estructuras se representan los electrones de valencia de los átomos con puntos alrededor del símbolo, por ejemplo, en el caso del flúor tiene 7 electrones de valencia representados de la siguiente forma:

modelo de capas modelo de lewis
Modelo de capas Modelo de Lewis

Otros elementos tienen diferente número de electrones de valencia, dependiendo del grupo al que pertenecen.

Grupo 1 Grupo 2 Grupo 3
hidrgeno valencia uno calcio valencia dos aluminio valencia tres
Grupo 4 Grupo 6 Grupo 7
carbono valencia cuatro oxigeno valencia seis flour valencia siete

Para representar una molécula se colocan los electrones del enlace entre los átomos que lo forman:

Agua, H2O modelo de lewis de agua
Amoníaco, NH3 modelo de lewis de amoniaco
Metano, CH4 modelo de lewis de metano

Los enlaces pueden representarse mediante guiones colocados entre los dos átomos enlazados, en lugar de los puntos. De esta forma se escriben las fórmulas desarrolladas.

Agua, H2O formula desarrollada del agua
Regla del octeto

Para representar una molécula se colocan los electrones del enlace entre los átomos que lo forman, por ejemplo en la molécula de flúor, F2, quedaría de la siguiente manera:

regla del octeto

Si los dos átomos de flúor comparten un electrón, ambos tienen 8 electrones en su nivel de valencia, tiene un octeto de valencia y la configuración estable del gas noble neón. Los dos átomos quedan unidos mediante un enlace covalente, al que cada átomo ha contribuido con un electrón.

Cuando un átomo de flúor gana un electrón, al unirse con otro átomo de flúor, lo hace para completar su configuración electrónica, al tener siete electrones de valencia, sólo le falta uno para completar sus ocho electrones y así adquirir la configuración electrónica del neón:

regla del octeto neon con modelo de lewis

La regla del octeto dice que los átomos tienden a ganar, perder o compartir electrones para adquirir ocho electrones de valencia, esto es, la configuración de un gas noble.

En el caso de la molécula de agua, el oxígeno tiene 6 electrones de valencia, al unirse a los dos hidrógenos, completa su octeto. El hidrógeno no lo hace, ya que el máximo de electrones que tiene en su último nivel es de dos electrones.

Agua, H2O modelo de lewis de agua
CERRAR
¡Muy bien!
Completaste la representación de esta molécula utilizando la estructura de Lewis. CERRAR
Hay electrones que no se encuentran en el lugar correcto. Consulta la información acerca de la estructura de Lewis y la regla del octeto y vuelve a intentarlo. CERRAR
Glosario
Ion

Especie química con carga eléctrica, puede ser un átomo o un conjunto de ellos. Por ejemplo: K+, NO3-, Be2+ , CN-, NH4+, entre otros.

Catión

Ion que puede tener 1, 2, 3 o más cargas positivas. Por ejemplo: Na+ Ca2+, Al3+, NH4+, entre otros.

Anión

Ion que puede tener 1, 2, 3 o más cargas negativas.Por ejemplo: Cl-, CN-, P3-, N5-, PO43-, entre otros.

Molécula

Es un conglomerado eléctricamente neutro de dos o más átomos unidos por pares compartidos de electrones (enlaces covalentes), que se comporta como una sola partícula. A una sustancia compuesta de moléculas se le llama sustancia molecular.

Electronegatividad

La electronegatividad es una medida de la tendencia que tiene el núcleo de un átomo para atraer los electrones compartidos en un enlace químico. En un periodo de elementos de la tabla periódica, la electronegatividad aumenta con el número atómico. En un grupo, la electronegatividad disminuye a medida que el número atómico o el periodo aumentan.

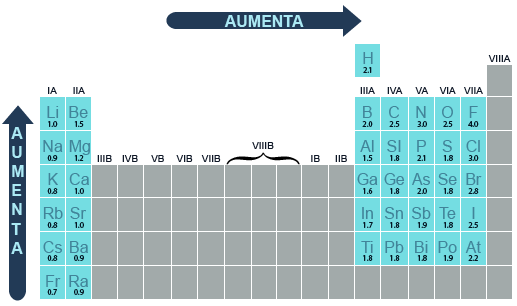

Escala de Pauling

La tendencia del núcleo de un átomo para atraer los electrones de otro átomo en un enlace químico, conocida como electronegatividad, se mide de acuerdo a la escala de Pauling. Él observó que los átomos mostraban tendencia para formar enlaces y atraer electrones con diferente fuerza. Linus Pauling propuso una escala que va del 0 al 4: asignó el cero a los gases inertes dado que no atraen electrones ni forman enlaces, y el 4 al elemento más electronegativo, el flúor. Los demás valores representan a la fuerza relativa de cada elemento entre esos dos parámetros.

escala de Pauling
